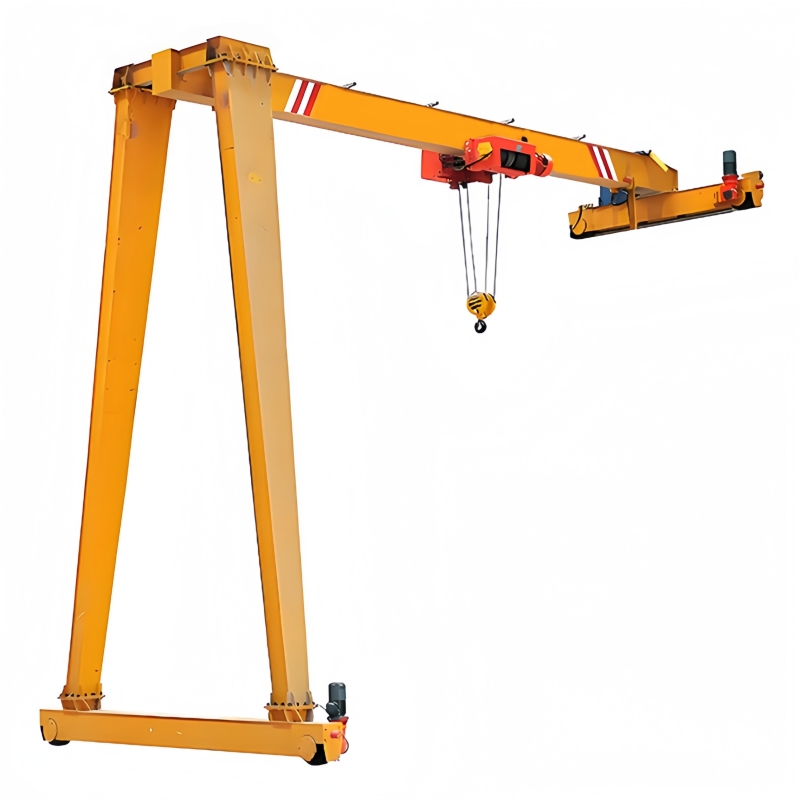

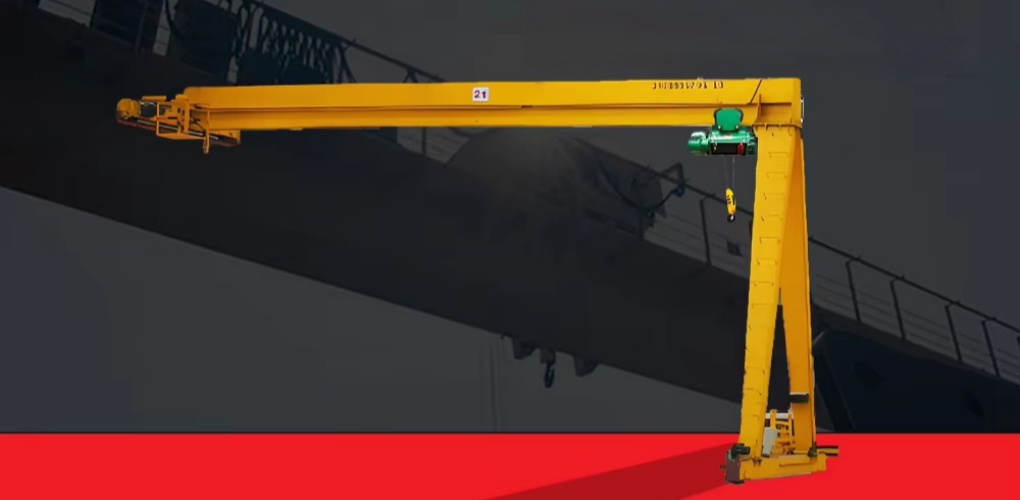

هذه الرافعة الجسرية نصف المتحركة ذات العارضة الواحدة هي رافعة خفيفة متعددة الأغراض تُستخدم في ورش العمل أو في الهواء الطلق. يمكن تعديل ارتفاع أرجل هذه الرافعة الجسرية نصف المتحركة وفقًا لاحتياجات الهندسة في موقع البناء. تتميز هذه الرافعة ببساطة تركيبها، وسهولة تركيبها، وخفة وزنها، ومقاومتها الجيدة للرياح. تتكون العارضة الرئيسية في الغالب من هيكل صندوقي ذي سكة مائلة.

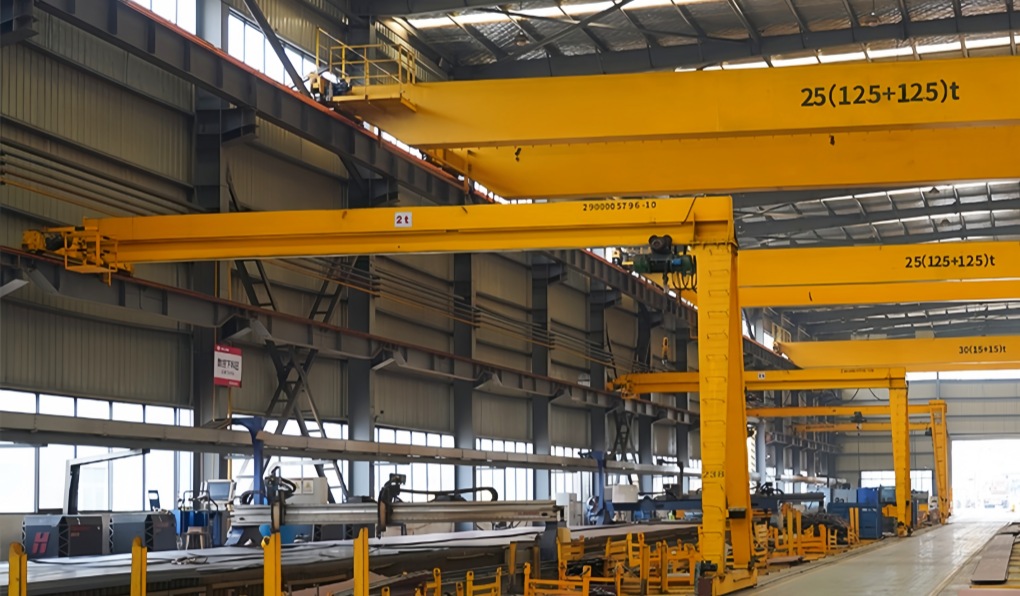

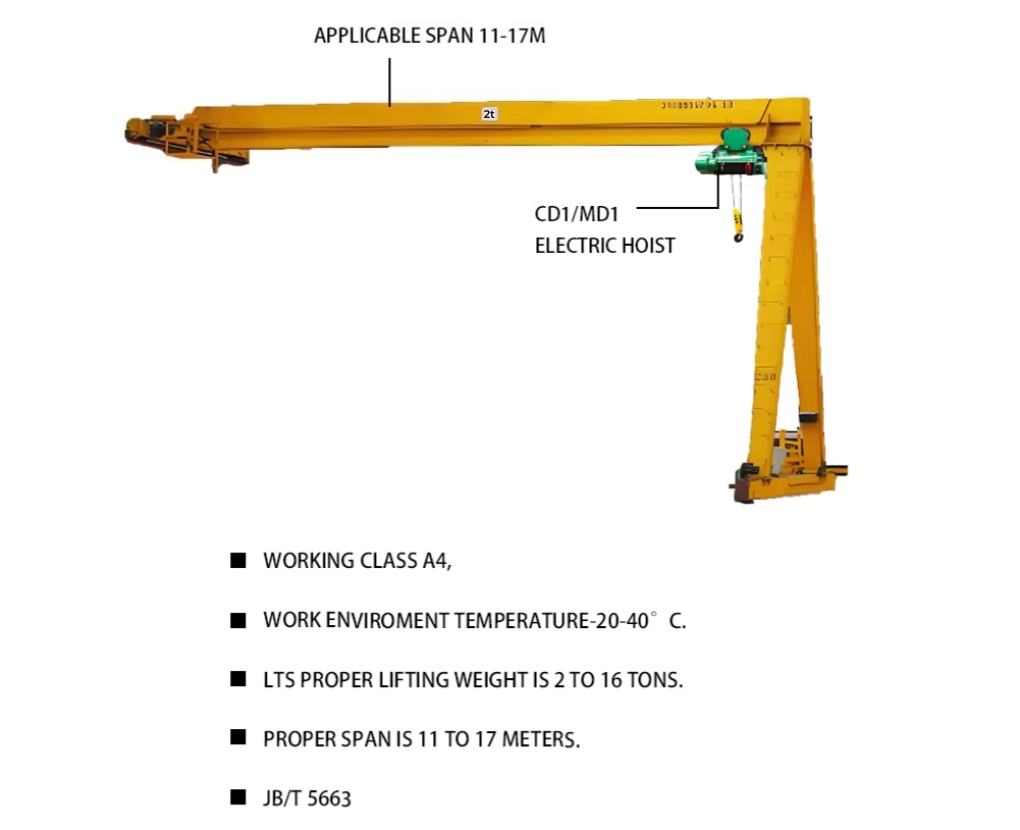

رافعة جسرية نصفية أحادية العارضة من طراز BMH تم تطويرها من رافعة جسرية من طراز MH ورافعة علوية من طراز LDA، وهي نوع من الرافعات الجسرية متوسطة الخدمة التي تسير على مسار، حيث يتحرك أحد طرفي العارضة على مسار مثبت على الحائط، ويتحرك الطرف الآخر على مسار أرضي، وتتراوح سعتها من 2 طن إلى 10 أطنان، ويتراوح مداها من 7.5 متر إلى 20 متر، ودرجة حرارة التشغيل ضمن -20 إلى +40 درجة مئوية.

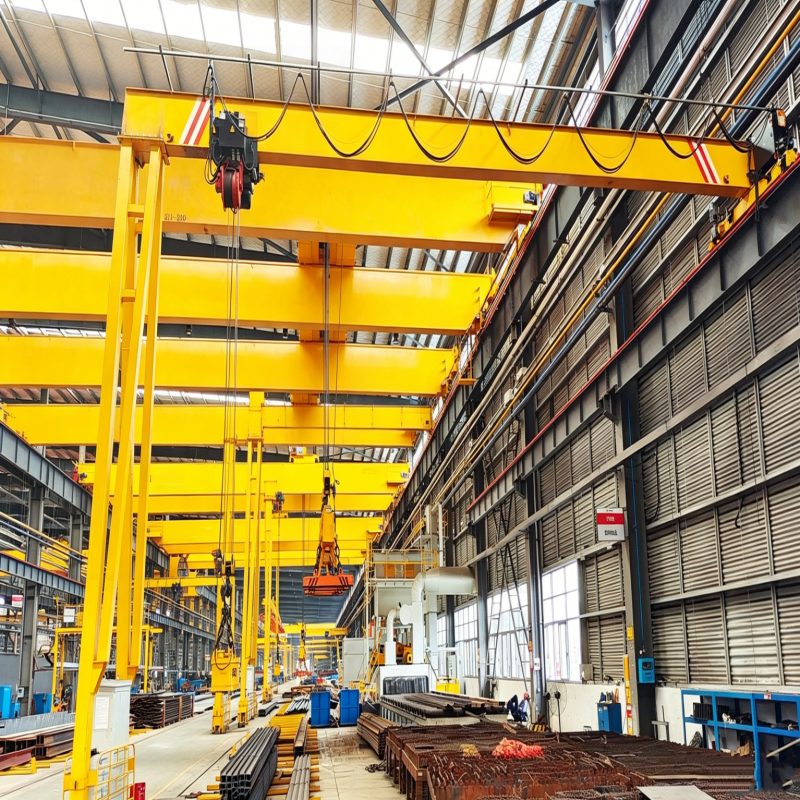

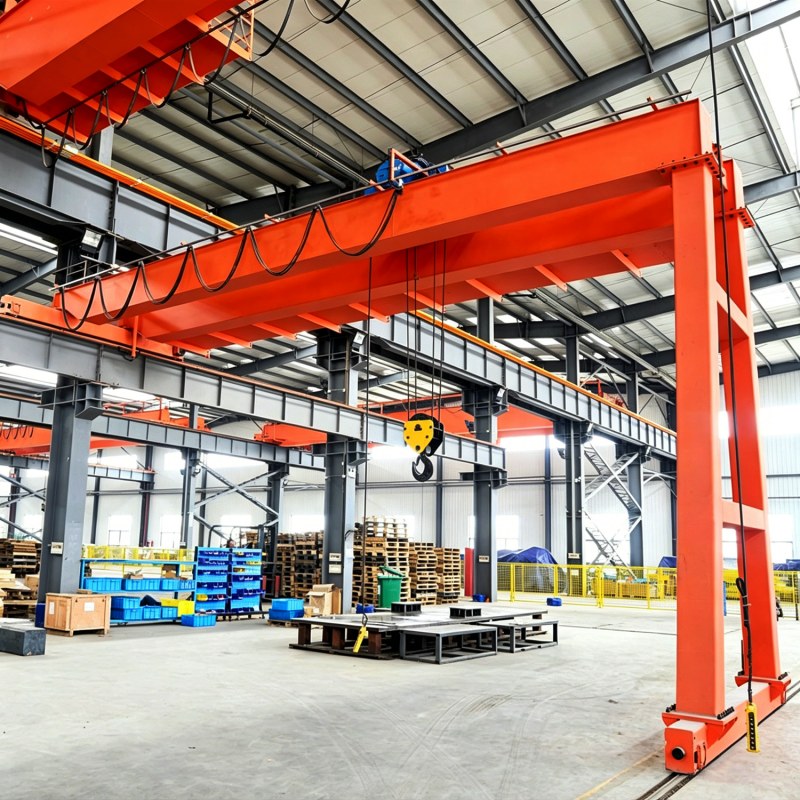

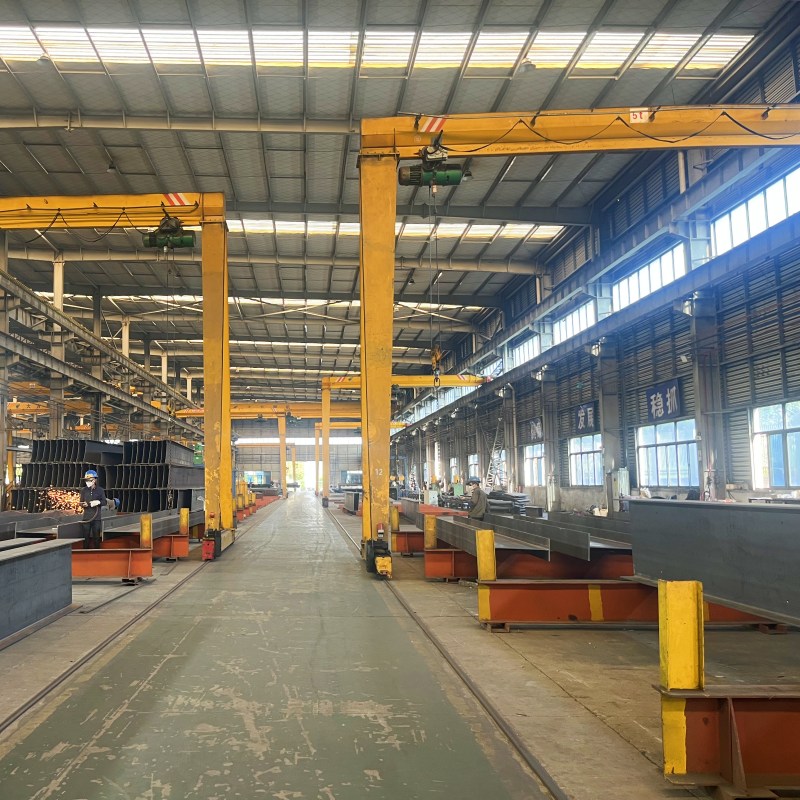

تُعد هذه الرافعة الجسرية شبه المتحركة رافعة جسرية شائعة الاستخدام، ويمكن استخدامها في المستودعات الخارجية/الداخلية لتحميل/تفريغ ورفع المواد.

نماذج التحكم هي التحكم بزر الضغط المعلق أو التحكم عن بعد اللاسلكي.

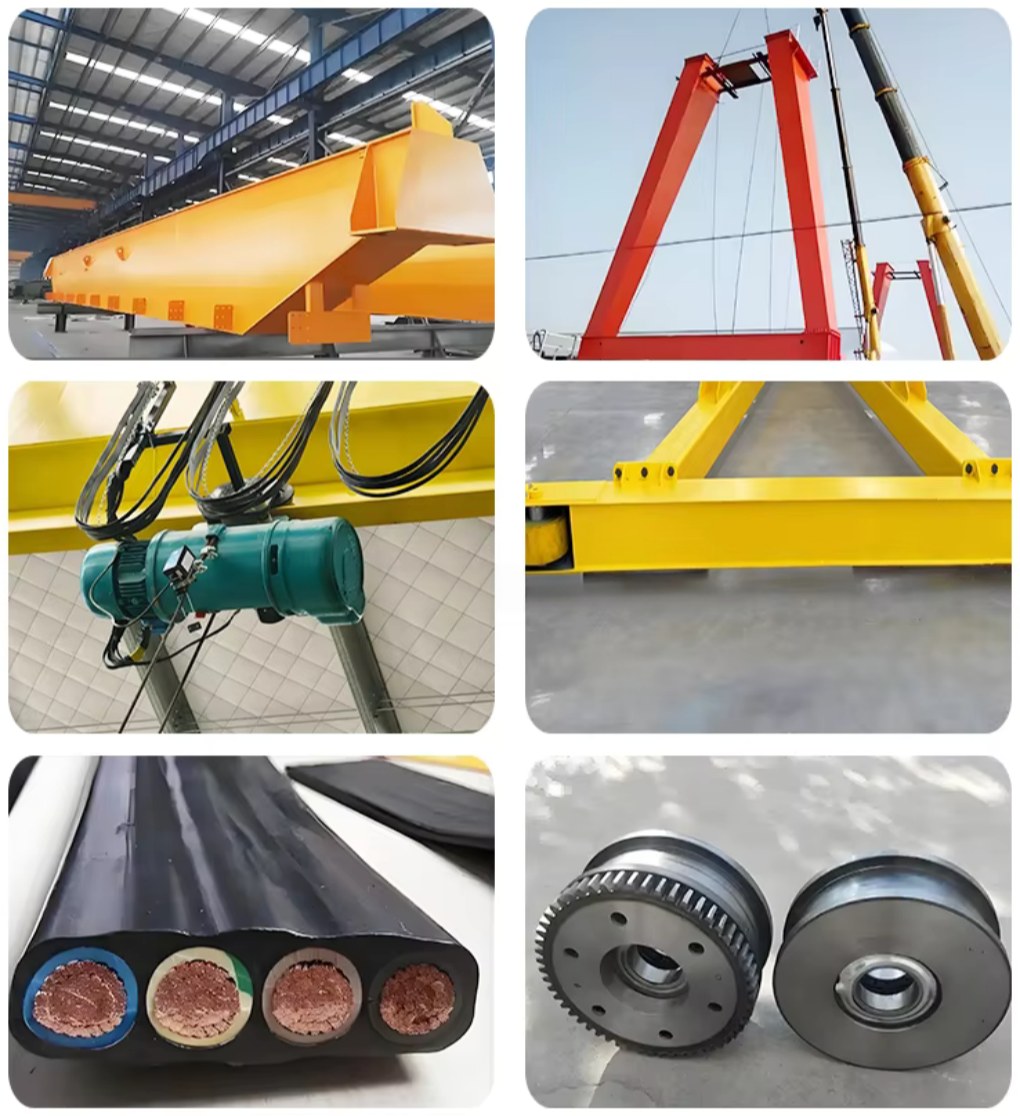

صور تفصيلية:

1. فيما يتعلق بالمواد: جميع الأجزاء الهيكلية الضاغطة لمكونات الرافعة مصنوعة من مواد عالية الجودة تتوافق مع اللوائح والمعايير، ويمكن تقديم تقرير الفحص الخاص بها عند الطلب.

2. فيما يتعلق باللحام: سيتم فحص وتفتيش لحام الهياكل الفولاذية بدقة من قبل متخصصين، ويمكن أيضًا تقديم تقارير التفتيش عند الطلب.

3. على المحرك: يتم تركيب محركات من أفضل العلامات التجارية ذات أداء جيد وعزل من الفئة F وفئة حماية IP54.

4. في النظام الكهربائي: يمكن التحكم في جميع الآليات بواسطة وحدة التحكم المنطقية القابلة للبرمجة (PLC) ويمكن تحقيق أي متطلبات سرعة.

5. فيما يتعلق بنظام التحكم: يمكن أن يكون التحكم اللاسلكي والتحكم المعلق من بين خياراتك.

6. فيما يتعلق بالطلاء: يتم طلاء الفولاذ بثلاث طبقات لحماية الفولاذ من الصدأ.

7. فيما يتعلق بالسلامة: تُتخذ تدابير وقائية متنوعة لضمان سلامة الرافعة وتشغيلها. تُستخدم حدود الحمولة الزائدة، وحدود الارتفاع، وحدود توقف نهاية السكة لحماية النظام الميكانيكي، بينما تُستخدم حماية من قصر الدائرة، وحماية من فقدان الطور، وحماية من انخفاض الجهد، وحماية من انقطاع التيار الكهربائي، وحماية من التيار الزائد لحماية النظام الكهربائي.

ميزة:

1. هيكل بسيط ومدمج، وأداء ثابت.

2. سهل التركيب وذو كفاءة عالية.

3. جهاز حماية من الحمل الزائد والجهد المنخفض.

4. التحكم عن بعد والتحكم عن بعد.

5. سهولة الصيانة.

6. منع اصطدام الخطافات بالجزء العلوي، وضع الدروع والحواجز.

7. جهاز حماية الاختبار الذاتي للدائرة، يعمل على حد السفر لحماية التيار المفقود في أي طور.

8. الرافعات الخارجية مزودة بآلية رفع وصندوق تحكم كهربائي وأجهزة مقاومة للمطر.

التعليمات:

س1: ما هو طراز رافعة الجسر شبه المتحركة أحادية العارضة من طراز BMH؟

أ1: إنه نظام رفع صناعي يتميز بعارضة رئيسية واحدة، وهيكل دعم شبه جسري، ورافعة كهربائية لرفع ونقل المواد الثقيلة.

س2: ما هي التطبيقات الرئيسية لرافعة الجسر النصفية ذات العارضة الواحدة؟

A2: إنه مناسب لورش الهياكل الفولاذية والمصانع والمستودعات ومصانع تصنيع الآلات ومناطق مناولة المواد.

س3: ما هي وظيفة الرافعة الكهربائية؟

ج3: يوفر الرافعة الكهربائية الرفع والخفض الآلي، مما يساعد على تحسين كفاءة المناولة وتقليل العمل اليدوي.

س4: ما الفرق بين الرافعة الجسرية شبه الكاملة والرافعة الجسرية الكاملة؟

A4: عادةً ما يكون للرافعة شبه الجسرية جانب واحد مدعوم بمسار مثبت على المبنى، والجانب الآخر مدعوم بأرجل تتحرك على قضبان أرضية. أما الرافعة الجسرية الكاملة، فعادةً ما تكون مدعومة بأرجل من كلا الجانبين.

س5: ما هي المواد التي يمكن لهذه الرافعة التعامل معها؟

A5: يمكنها التعامل مع العوارض الفولاذية والمكونات المعدنية والآلات والمعدات الصناعية والأحمال الأخرى ضمن قدرة الرفع المقدرة لها.

س6: هل يمكن تخصيص رافعة الجسر النصفية للورشة؟

ج6: نعم. يمكن تخصيص قدرة الرفع، والمدى، وارتفاع الرفع، وسرعة الحركة، والتكوينات الأخرى وفقًا لمتطلبات المشروع.

س7: هل هذه الرافعة مناسبة لورش الهياكل الفولاذية؟

ج7: نعم. إنه مناسب لرفع ونقل المكونات الفولاذية أثناء التصنيع والتجميع وعمليات الورش الأخرى.

س8: هل تتطلب الرافعة قضبان أرضية؟

ج٨: عادةً، نعم. يمتد جانب الجسر شبه المتحرك على طول قضبان مثبتة على الأرض، بينما يتحرك الجانب المقابل على نظام مدرج مرتفع. ويعتمد الترتيب الفعلي على التصميم.

س9: كيف أختار سعة الرافعة المناسبة؟

A9: ضع في اعتبارك أقصى وزن للحمل، وأبعاد المواد، وارتفاع الرفع، وتكرار العمل، وتصميم ورشة العمل قبل اختيار نموذج مناسب.

س10: ما هي المعلومات المطلوبة للحصول على عرض أسعار لرافعة نصف جسرية؟

A10: يرجى تقديم سعة الرفع المطلوبة، والمدى، وارتفاع الرفع، ومسافة السفر، وبيئة العمل، ومواصفات مصدر الطاقة للمساعدة في تحديد التكوين المناسب وعرض الأسعار.
